5X系列VSI沖擊式制砂機產品簡介：

　　5X系列VSI沖擊式制砂機又稱(整型制砂機)是機制砂行業的常青樹產品，采用“石打石”和“石打鐵”設計理念，破碎與整型雙重功能。具有破碎比大，生產效率高，成品圓潤，產品形狀呈立方體，智能化高，維保方便，廣泛用于高速公路、高速鐵路、高層建筑、水利工程建設、混凝土攪拌站等領域，符合機制砂標準，滿足現代砂石骨料生產的需求。

　　應用范圍：砂石料場、礦山開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等等。

　　適用物料：石灰石、石英石、花崗巖、玄武巖、河卵石、鵝卵石、鐵礦石、方解石、輝綠巖等等。

　　5X系列VSI沖擊式制砂機工作原理：

　　全中心進料(“石打鐵”制砂)：物料落入制砂機進料斗，經中心進料孔進入高速旋轉的轉子葉輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內拋出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到周圍的渦流腔內的渦狀料襯上(或反擊塊上)，先被反彈到破碎腔的頂部，又改變其運動方向，偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。

　　中心進料伴隨環形瀑落進料(“石打石”整型)：物料落入制砂機進料斗，再經環形孔落下，被分料盤分成兩股料，一股經分料盤進入高速旋轉的轉子葉輪，另一股從分料盤四周落下。進入葉輪的物料，在葉輪內被迅速加速后高速拋出，其加速度可達數十倍重力加速度，然后高速從甩輪內拋出，首先同由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。

　　5X系列VSI沖擊式制砂機產品優勢：

　　1、效率高粒型好，破碎比大，生產效率高，粒形圓潤，產品形狀呈立方體，適合生產精品砂。

　　2、破碎效率提升，可承受含水量20%的物料，4.75mm至10mm的立方體成品骨料合格率為60%至90%，針片狀含量低于12%，為了保證產品粒度合格率達到100%，采用篩分設備進行閉路分級是必要的。

　　3、經濟價值提高，機器運行成本比相同功率的其它國內品牌可降低15%，比業內同行用戶精品砂平均銷售價格高30%。

　　4、優化轉子葉輪，效率提高30%，磨損降低40%，物料通過量及破碎比提高了30%至60%，

　　5、采用液壓裝置，自動啟蓋，操作者只需要按下按鈕便可以打開機頂蓋，進行檢修等操作，進而降低人工成本、提高工作效率。

　　6、進料模式設計，中心進料制砂與瀑落進料整型兩種生產需求可以任意切換模式，減少停機調整時間。

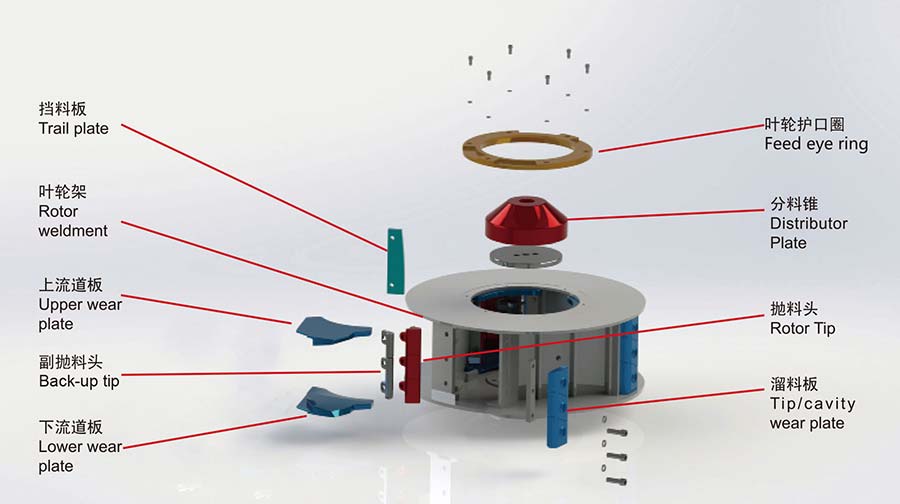

　　7、易損件壽命長，護圈、刀頭、沖擊塊、分料錐、周護板、立護板、上流道板、下流道板等采用高耐磨材質，抗沖擊、壽命長、生產成本低。

　　5X系列VSI沖擊式制砂機產品特點：

　　1、加工能力，鋼板激光切、折彎機、刨、銑到噴漆，均實現數字化控制，加工精度高。

　　1、品質升級，機架采用熱鉚新工藝，增強了結構強度和韌性，用汽車工藝的噴砂除銹處理和噴漆工藝。

　　3、優化產品，優化的發射口結構及葉輪內部流暢的料流曲線設計，降低物料流動阻力，提高物料通過量和破碎比，效率更高，粒型更好，產量更大，而維護成本更低。

　　4、科技智能，電器采用PLC和觸摸屏控制系統，稀油站式潤滑系統，雙油泵互補系統可保證供油，當無油流、無油壓時可自動停機，安全可靠。

　　5X系列VSI沖擊式制砂機技術參數：

規格型號		7611-Max	8518-Max	9526-Max	1140-Max
通過產量 （噸/時）	瀑落與中心進料	120-180	200-260	300-380	450-520
	全中心進料	60-90	100-130	150-190	225-260
進料粒度 （毫米）	軟料150兆帕	≤35	≤40	≤45	≤50
	硬料300兆帕	≤30	≤35	≤40	≤45
葉輪轉速（轉/分）		1700-1890	1520-1690	1360-1510	1180-1310
電機功率（千瓦）		55×2	90×2	132×2	200×2
機器重量（噸）		11.8	14.5	17.8	25.6
外形尺寸（長×寬×高）		4100×2250×2258	4140×2280×2425	4560×2450×2780	5100×2690×3200
潤滑稀油站		雙油泵電機	0.25kw×2
		安全保護	雙油泵互補保證供油、無油流、無油壓自動停機 水冷降溫、冬季電機加熱啟動
		外形（長×寬×高）	820×520×1270
		油箱加熱電機	2kw
電源		380V、50Hz
振動傳感器		檢測范圍0.1-20mm/s 連續可調



規格型號		7615-Pro	8522-Pro	9532-Pro	1145-Pro
通過產量 （噸/時）	瀑落與中心進料	150-280	240-380	350-540	500-640
	全中心進料	70-140	120-190	180-280	250-360
進料粒度 （毫米）	軟料150兆帕	≤35	≤40	≤45	≤50
	硬料300兆帕	≤30	≤35	≤40	≤45
葉輪轉速（轉/分）		1700-1900	1500-1700	1300-1510	1100-1310
電機功率（千瓦）		75×2	110×2	160×2	220×2
機器重量（噸）		12.1	14.8	18.6	27.5
外形尺寸（長×寬×高）		4100×2330×2300	4140×2500×2700	4560×2600×2900	5000×2790×3320
潤滑稀油站		雙油泵電機	0.25kw×2
		安全保護	雙油泵互補保證供油、無油流、無油壓自動停機 水冷降溫、冬季電機加熱啟動
		外形（長×寬×高）	820×520×1270
		油箱加熱電機	2kw
電源		380V、50Hz
振動傳感器		檢測范圍0.1-20mm/s 連續可調



規格型號		9026-Plus	1040-Plus	1150-Plus	1263-Plus
通過產量 （噸/時）	瀑落與中心進料	200-215	317-342	413-442	545-583
	全中心進料	167-179	264-283	344-368	454-486
進料粒度 （毫米）	軟料150兆帕	≤45	≤50	≤55	≤60
	硬料300兆帕	≤35	≤40	≤45	≤50
葉輪轉速（轉/分）		1200-1500	1100-1400	1000-1300	900-1200
電機功率（千瓦）		132×2	200×2	250×2	315×2
外形尺寸（長×寬×高）		4200×2400×3150	4880×2560×3725	5500×2750×3950	5700×2980×4190
潤滑稀油站		雙油泵電機	0.25kw×2
		安全保護	雙油泵互補保證供油、無油流、無油壓自動停機 水冷降溫、冬季電機加熱啟動
		外形（長×寬×高）	820×520×1270
		油箱加熱電機	2kw
電源		380V、50Hz
振動傳感器		檢測范圍0.1-20mm/s 連續可調

　
　備注：

　　本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考，以上數據會隨石礦尺寸、性質和工作環境的不同而有所變動，昆重礦機有可能對上述內容進行改進，具體信息請參照產品實物、產品說明書。除非經特殊說明，如有變動恕不另行通知，具體參數以實物為準。本網站中所涉及的數據解釋權均歸昆重礦機所有。
